Caldaia a Condensazione InoxDens HE

MODULAZIONE 1:5
25 kW - 30 kW - 35 kW
ACQUA RISCALDAMENTO
ACQUA SANITARIA
14,4 ÷ 17,5 ÷ 18,6 L / min (ACS)
METANO / GPL
GESTIONE SOLARE INTEGRATA
CLASSE ENERGETICA

Documentazione Richiedi info

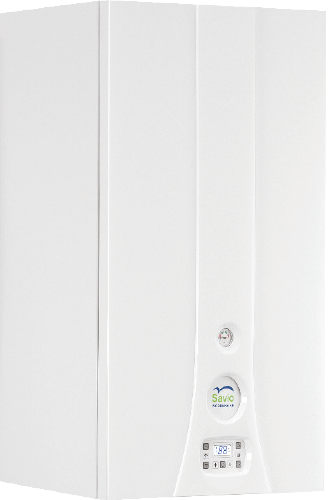

InoxDens HE è la nuova gamma Savio di caldaie murali a condensazione. Ottime prestazioni e alti rendimenti che durano nel tempo grazie all’innovativo scambiatore di calore. Semplicità di utilizzo grazie al pannello di controllo digitale con display progettato per comunicare con l’utente in maniera facile e comoda.

Disponibile nelle versioni per riscaldamento e produzione di acqua calda sanitaria e per solo riscaldamento InoxDens HE presenta una gamma completa di potenze, 25, 30 e 35 kW modelli combi e 16, 25 e 35 KW modelli SV, nelle stesse dimensioni estremamente compatte: 700 x 400 x 290 mm.

Tutte le versioni di InoxDens HE sono in classe A, quindi usufruiscono della detrazione fiscale secondo la normativa vigente.

Caratteristiche principali

Alti rendimenti (★★★★ conforme dir. rend. 92/42 CEE e al D.lgs. 311/06)
Comfort sanitario (★★★ EN 13203)
Scambiatore primario condensante in acciaio INOX con rivestimento in acciaio per offrire la massima resistenza alla corrosione
Bruciatore a premiscelazione totale, costruito in acciaio INOX (Classe NOx 6)
Modulazione 1:5 Metano e anche GPL
Scambiatore sanitario a piastre in acciaio INOX
Vaso di espansione da 7 litri
Pompa ad alta efficienza con basso consumo energetico
Potenza massima regolabile in base all’impianto
Grado di protezione IPX5D
Integrazione a sistemi solari Savio, mediante kit solare
Pannello comandi digitale con display retro illuminato
Lettura analogica della pressione
Predisposizione per comando remoto e sonda esterna

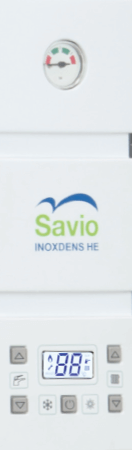

Funzionalità del pannello comandi

Selettore estate/inverno/off
Regolatore temperatura riscaldamento
Regolatore temperatura sanitario
Lettura analogica della pressione
Visualizzazione temperatura sanitaria e riscaldamento da display
Visualizzazione diagnostica guasti, stato di blocco e storico guasti
Visualizzazione mesi mancanti alla scadenza della manutenzione annuale

Il display opera secondo le modalità:

INFO La modalità info visualizza le seguenti informazioni:
- Temperatura esterna (in caso di sonda esterna collegata)

- Valore di K (in caso di sonda esterna collegata)

- Temperature sanitaria/riscaldamento scelta dall’utente

- Temperature fumi
PROGRAMMAZIONE
La modalità di programmazione permette di modificare i parametri di caldaia.
- In modalità spazzacamino è possibile testare la caldaia ed effettuare le regolazioni della valvola a gas

Scambiatore primario monospira ad alta circolazione

Savio introduce sul mercato il nuovo scambiatore di calore in acciaio inox per caldaie a condensazione: Round. Round è uno scambiatore di calore monotermico compatto basato su una serpentina di acciaio inox con una sezione ovale.

Lo scambiatore di calore è costituito da una camera di combustione, zona di condensazione e un disco metallico coibentato protetto con fibra ceramica siliconica che separa le due aree. Utilizzando un singolo nastro di acciaio inossidabile per produrre la serpentina, compresi attacchi ingresso/uscita, si ottengono i seguenti vantaggi:

Si evita l’accumulo di sporco e detriti
La portata acqua è distribuita uniformemente e garantisce uno scambio termico omogeneo
La portata acqua è costante per una più lunga vita del prodotto
Riduzione delle perdite di carico con circuito ottimizzato

La facilità di pulizia e la robustezza di tale scambiatore sono uno dei principali punti di forza del prodotto dato che può essere utilizzato su impianti nuovi ma anche su impianti vecchi in caso di ristrutturazioni.

Round integra la funzione round flow nella quale l’acqua produce un effetto centrifugo di pulizia delle pareti interne della mono spira. L’assenza di circuiti in parallelo garantisce una agevole operazione di “lavaggio” dello scambiatore e l’eliminazione di eventuale aria presente nel circuito dell’impianto.

Termoregolazione

Mediante il collegamento della sonda esterna e del comando remoto (optional) direttamente in caldaia si può usufruire della regolazione climatica. InoxDens HE adatterà la temperatura dell’acqua dell’impianto alle condizioni climatiche esterne, garantendo il raggiungimento della temperatura ambiente desiderata senza sprechi e ottimizzando i consumi. Utilizzando la regolazione climatica anche il rendimento di regolazione si innalza conferendo maggior valore alla vostra abitazione.

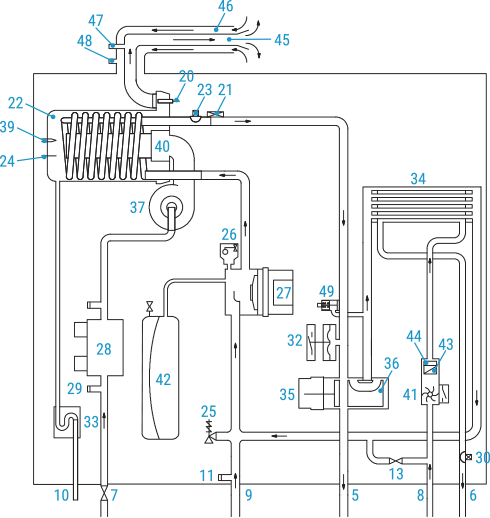

Schema di funzionamento

5. Tubo mandata riscaldamento
6. Tubo uscita acqua sanitaria
7. Rubinetto gas
8. Tubo entrata acqua sanitaria
9. Tubo ritorno riscaldamento
10. Tubo scarico condensa
11. Rubinetto di svuotamento del circuito riscaldamento
12. Tubo scarico valvola di sicurezza del circuito riscaldamento
13. Rubinetto di riempimento del circuito riscaldamento
20. Sonda NTC fumi e Termofusibile fumi
21. Sonda NTC di riscaldamento
22. Scambiatore primario condensante
23. Termostato di sicurezza
24. Elettrodo di rilevazione fiamma
25. Valvola di sicurezza a 3 bar
26. Valvola sfiato automatica
27. Pompa
28. Valvola gas
29. Presa pressione ingresso valvola gas
30. Sonda NTC sanitario

31. Quadro contenente: Morsettiera sonda temperatura esterna, remoto, sonda bollitore e termostato ambiente in bassa tensione, Morsettiera alimentazione
32. Pressostato riscaldamento
33. Sifone scarico condensa
34. Scambiatore sanitario
35. Valvola a tre vie
36. Otturatore valvola a tre vie
37. Ventilatore
38. Mixer Aria/Gas
39. Elettrodi di accensione
40. Bruciatore
41. Flussimetro sanitario
42. Vaso d’espansione
43. Filtro acqua sanitaria
44. Limitatore di portata sanitari (opzionale)
45. Condotto espulsione fumi
46. Condotto aspirazione aria
47. Presa aspirazione fumo
48. Presa aspirazione aria
49. By-pass integrato
