Marchio Savio

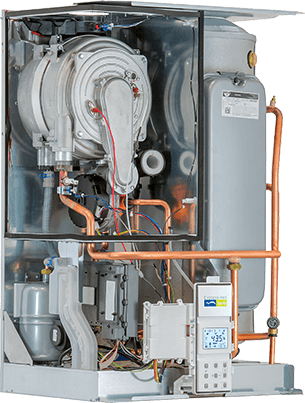

Caldaia a Condensazione EvoDens Max HE
  • Icona Plus

    MODULAZIONE 1:10

  • Icona Plus

    25 kW - 30 kW

  • Icona Plus

    ACQUA RISCALDAMENTO

  • Icona Plus

    ACQUA SANITARIA

  • Icona Plus

    15,2 ÷ 17,6 L / min (ACS)

  • Icona Plus

    METANO / GPL

  • Icona Plus

    GESTIONE SOLARE INTEGRATA

  • Icona Plus

    GESTIONE SOLARE INTEGRATA

  • Icona Plus

    CLASSE ENERGETICA

Documentazione Richiedi info

Le caldaie con bollitore in acciaio inox 316L EvoDens Max HE sono nate per soddisfare gli utenti più esigenti: grande ed immediata produzione di acqua calda sanitaria pur essendo una caldaia di dimensioni contenute.

Il bollitore ad accumulo, unitamente allo scambiatore primario a condensazione di ultima generazione, assicurano l’erogazione dell’acqua sanitaria in servizio continuo sempre alla temperatura desiderata. EvoDens Max HE presenta una gamma completa di potenze da 25 a 30 kW.
Per questo, le caldaie EvoDens Max HE sono la soluzione ideale per il comfort di tutta la famiglia.

Dimensioni
900x600x460 mm

Entrambe le versioni di EvoDens Max HE sono in classe A, quindi usufruiscono della detrazione fiscale secondo la normativa vigente.

Caratteristiche principali

  • Alti rendimenti (★★★★ conforme dir. rend. 92/42 CEE e al D.lgs. 311/06)
  • Comfort sanitario (★★★ EN 13203)
  • Scambiatore primario condensante in acciaio INOX con rivestimento in alluminio per offrire la massima resistenza alla corrosione
  • Potenza massima regolabile in base alle esigenze dell’impianto
  • Vaso di espansione da 8 litri
  • Bollitore in acciaio inox 316L con comoda flangia per ispezione e pulizia
  • Anodo al magnesio smontabile
  • Coibentazione esterna del bollitore in poliuretano espanso
  • Vaso di espansione sanitario da due litri, di serie
  • Grado di protezione IPX5D
  • Integrazione a sistemi solari Savio, mediante kit solare
  • Innovativo pannello comandi digitale con interfaccia grafica e tasti
  • Predisposizione per comando remoto e sonda esterna
  • Possibilità di gestire mediante comando remoto una valvola di zona in caso di impianti a più zone

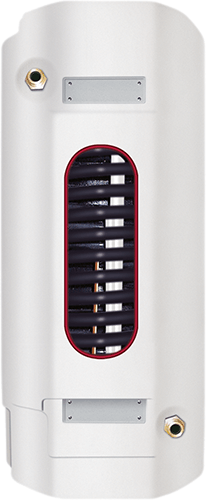

Bollitore da 60 litri

Le caldaie EvoDens Max HE sono equipaggiate con un bollitore da 60 litri dotato di scambiatore di calore a serpentina elicoidale.
Il rapido reintegro del bollitore è assicurato dalla serpentina ad elevata superficie di scambio e dallo scambiatore primario ad alta efficienza.
La sonda NTC del bollitore è posizionata direttamente all’interno dell’accumulo per evitare fenomeni di stratificazione e garantire una temperatura uniforme.
Il bollitore è realizzato in acciaio vetroporcellanato a 840 °C ed è rivestito da un isolamento in poliuretano che agevola il mantenimento dell’acqua calda.

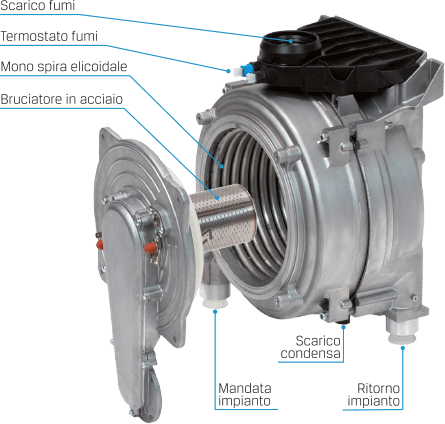

Scambiatore primario monospira ad alta circolazione

Savio produce il nuovo scambiatore Steelcoil composto dalla spirale in acciaio INOX racchiusa in un guscio di alluminio. Grazie all’elevata superficie di scambio della spira si garantisce un maggior rendimento termico con una minore perdita di carico e una maggior facilità di pulizia.

La facilità di pulizia e la robustezza di tale scambiatore sono uno dei principali punti di forza del prodotto dato che può essere utilizzato su impianti nuovi ma anche su impianti vecchi in caso di ristrutturazioni.

Steelcoil integra la funzione round flow nella quale l’acqua produce un effetto centrifugo di pulizia delle pareti interne della mono spira. L’assenza di circuiti in parallelo garantisce una agevole operazione di “lavaggio” dello scambiatore e l’eliminazione di eventuale aria presente nel circuito dell’impianto.

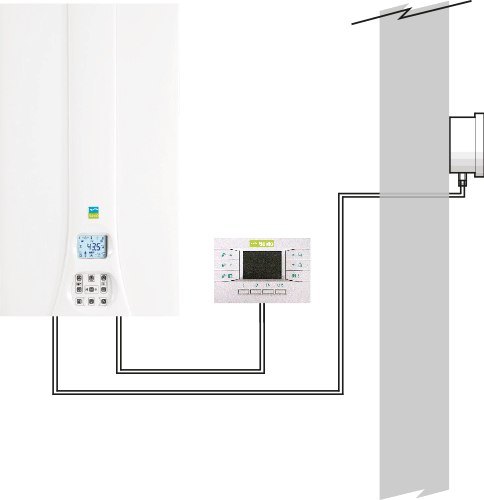

Termoregolazione

Mediante il collegamento della sonda esterna e del comando remoto (optional) direttamente in caldaia si può usufruire della regolazione climatica. EvoDens Max HE adatterà la temperatura dell’acqua dell’impianto alle condizioni climatiche esterne, garantendo il raggiungimento della temperatura ambiente desiderata senza sprechi e ottimizzando i consumi.
Utilizzando la regolazione climatica anche il rendimento di regolazione si innalza conferendo maggior valore alla vostra abitazione.

Gestione zone

EvoDens Max HE presenta di serie la scheda di gestione zone che consente di gestire una valvola di zona mediante il comando remoto Savio. In caso di impianto a più zone ad alta temperatura, una zona può essere gestita da comando remoto e le altre zone possono essere gestite da cronotermostati. Questo consente di selezionare due curve di termoregolazione, una in caldaia e l’altra nel comando remoto.
Tutte le zone comandate da cronotermostati verranno gestite dalla curva di termoregolazione impostata in caldaia, la zona comandata dal comando remoto sarà gestita dalla curva di termoregolazione in esso impostata. In caso di impianti a più zone ad alta e bassa temperatura si consiglia di utilizzare il gestore d’impianto SAVIO SIMpatico.

Schema di funzionamento

Schema di funzionamento caldaia a condensazione EvoDens Star Max HE
  • 3. Rubinetto di riempimento del circuito riscaldamento
  • 4. Tubo scarico condensa
  • 5. Rubinetto di svuotamento del circuito riscaldamento
  • 6. Rubinetto gas
  • 7. Manometro circuito riscaldamento
  • 8. Tubo ritorno riscaldamento
  • 9. Tubo mandata riscaldamento
  • 10. Tubo ricircolo sanitario
  • 11. Tubo uscita acqua sanitaria
  • 12. Valvola miscelatrice termostatica di regolazione acqua calda sanitaria
  • 13. Rubinetto entrata acqua sanitaria
  • 14. Scarico acqua sanitaria del bollitore
  • 15. Rubinetto di svuotamento del circuito sanitario
  • 16. Valvola di sicurezza a 8 bar
  • 17. Valvola di sicurezza a 3 bar
  • 27. Sonda NTC fumi e Termofusibile
  • 28. Sonda NTC di riscaldamento (mandata)
  • 29. Sonda NTC di riscaldamento (ritorno)
  • 30. Scambiatore primario condensante
  • 31. Termostato di sicurezza
  • 32. Elettrodo di rilevazione fiamma
  • 33. Valvola sfiato automatica
  • 34. Pompa
  • 35. Valvola gas
  • 36. Presa pressione ingresso valvola gas
  • 37. Presa pressione uscita valvola gas
  • 38. Sonda NTC bollitore
  • 39. Quadro contenente: Morsettiera sonda temperatura esterna, remoto e sonda bollitore, Morsettiera alimentazione e termostato ambiente
  • 40. Pressostato riscaldamento
  • 41. Sifone scarico condensa
  • 42. Bollitore sanitario
  • 43. Valvola a tre vie
  • 44. Otturatore valvola a tre vie
  • 45. Ventilatore
  • 46. Elettrodi di accensione
  • 47. Bruciatore
  • 48. Vaso d’espansione riscaldamento
  • 49. Condotto espulsione fumi
  • 50. Condotto aspirazione aria
  • 51. Presa aspirazione fumo
  • 52. Presa aspirazione aria
  • 53. By-pass
  • 54. Raccordo di sfiato del serpentino bollitore
  • 55. Vaso espansione sanitario
  • 56. Anodo al magnesio
  • 57. Serpentino bollitore
×
