Marchio Savio
 InoxDens Moon 25 S
  • Icona Plus

    MODULAZIONE 1:8

  • Icona Plus

    25 kW

  • Icona Plus

    ACQUA RISCALDAMENTO

  • Icona Plus

    ACQUA SANITARIA

  • Icona Plus

    12,8 L / min (ACS)

  • Icona Plus

    METANO / GPL

  • Icona Plus

    GESTIONE SOLARE INTEGRATA

  • Icona Plus

    GAS ADAPTIVE

  • Icona Plus

    CLASSE ENERGETICA

Dati Tecnici Documentazione Richiedi info

La caldaia a condensazione InoxDens Moon, a differenza delle caldaie tradizionali, consente di recuperare energia condensando il vapore acqueo contenuto nei fumi di scarico; cioè, a parità di calore prodotto, consuma meno gas ed inoltre i fumi di scarico contengono meno sostanze dannose per l’ambiente. I materiali che la compongono e i sistemi di regolazione di cui è dotata offrono sicurezza, comfort elevato e risparmio energetico, così da poter apprezzare al massimo i vantaggi del riscaldamento autonomo.

InoxDens Moon è il nuovo modello SAVIOdi caldaia murale a condensazione.
Offre ottime prestazioni e alti rendimenti che durano nel tempo, grazie all’innovativo scambiatore di calore. Semplice da utilizzare grazie al pannello di controllo digitale, con display progettato per comunicare con l’utente in maniera facile e comoda.

La caldaia è in classe A+, quindi usufruisce delle detrazioni fiscali secondo la normativa vigente.

Gestione Remota della temperatura

controllo remoto

Il comfort è a portata di mano

KIT e App "Savio Connect"

Savio Connect
Grazie all’App Savio Connect è possibile gestire la caldaia da remoto. Per utilizzarla è necessario disporre del KIT Savio Connect in aggiunta al comando remoto evoluto (quest’ultimo è inoltre indispensabile per usufruire dell’Ecobonus 65%).

Il comando evoluto (classe V) consente di modulare la temperatura di mandata dell’acqua dell’impianto in funzione della temperatura ambiente e della temperatura esterna.

Quali sono i vantaggi?

  • Riduzione dei consumi, risparmio energetico ed estrema flessibilità: la regolazione è flessibile in base alle proprie esigenze ed abitudini giornaliere. Si può inoltre regolare con un click la temperatura dell’acqua calda sanitaria
  • Consapevolezza del proprio impianto: si può sempre vigilare in tempo reale sul corretto funzionamento del generatore di calore
  • Sicurezza: Si possono vedere in tempo reale eventuali anomalie, unitamente al relativo codice di errore. Così si potrà intervenire immediatamente e quando possibile anche da remoto

Kit "SAVIO Connect"
È un "Dispositivo di connessione" WiFi che, operando nelle rete WLAN domestica, permette il controllo della termoregolazione ambiente e del funzionamento della caldaia, sia localmente che da remoto, mediante la nostra APP dedicata.

Semplicità di installazione e di utilizzo

Per l’installazione del Kit “SAVIO Connect” e per la configurazione e l’uso della App consultare il Manuale istruzione, installazione ed uso "Savio Connect".

La App è scaricabile dallo store del proprio dispositivo:

google playapp store

Caratteristiche tecniche

  • Caldaia con scambiatore primario in acciaio inox mono circuito, privo di giunzioni e/o saldature, che mantiene un’alta efficienza anche su impianti non recenti
  • Nuovo sistema di combustione con tecnologia brevettata gas-adaptive (Advanced Adaptive Gas Combustion Control – A²GC²) L’elettronica analizza continuamente la combustione (CO2) attraverso il segnale di fiamma e interviene agendo sulla valvola gas e sul ventilatore, per permettere una corretta combustione in tutte le condizioni d’utilizzo. L’elettronica permette di adattare facilmente la caldaia ai vari tipi di gas senza dover intervenire con kit di trasformazione meccanica
  • Produzione istantanea di acqua calda sanitaria con scambiatore a piastre dedicato
  • Funzione Prerirscaldo Sanitario: maggior rapidità nell’erogazione di acqua calda sanitaria
  • Interfaccia utente con display e tasti multifunzione per la regolazione e l’impostazione dei parametri
  • By-pass di serie facilmente ispezionabile
  • Sistema Protezione camino: gestione elettronica delle sovratemperature fumi, garantendo la massima protezione del camino
  • Intubamento su canne fumarie: particolarmente adatta al funzionamento in canne fumarie che necessitano di intubamenti che presentano alte perdite di carico
  • Minime emissioni inquinanti (classe VI - EN 15502-1)
  • Funzionamento a temperatura scorrevole tramite sonda esterna opzionale
  • Circolatore riscaldamento modulante a basso consumo (ErP Ready - Classe A)
  • Controllo fiamma digitale a tre tentativi di riaccensione in caso di blocco funzionamento per mancanza di rilevazione fiamma (configurazione a metano)
  • Mantellatura smontabile in tre pezzi per una più semplice manutenzione o ispezione
  • Per versioni SV: possibilità di impostare la potenza massima erogabile al bollitore esterno

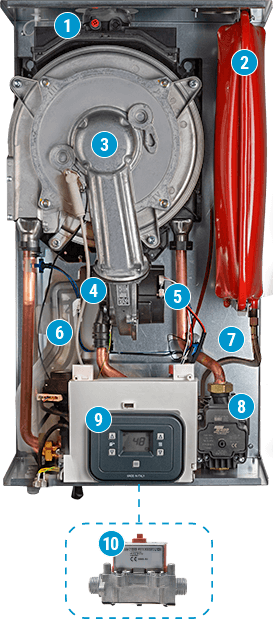

  • 1. Doppia sonda sicurezza fumi
  • 2. Vaso d’espansione
  • 3. Bruciatore
  • 4. Mixer Aria/Gas
  • 5. Ventilatore
  • 6. Sifone condensa
  • 7. Telaio in acciaio monoscocca
  • 8. Gruppo idraulico in ottone
  • 9. Pannello comandi con elettronica Gas Adaptive
  • 10. Valvola Gas Adaptive

Tecnologia Gas Adaptive

Meno consumi, più efficienza, meno emissioni

L’innovativa tecnologia Adaptive Gas, di cui sono dotati tutti i modelli della linea InoxDens, consente l’adattamento in completa autonomia delle caldaie alle diverse tipologie e qualità di gas. L’elettrodo, oltre a rilevare la fiamma, rileva anche le caratteristiche del gas e adatta automaticamente i parametri di combustione per mantenere il massimo livello di efficenza, con conseguente riduzione dei consumi e delle emissioni rispetto ai sistemi di controllo tradizionale. ll sistema Adaptive gas rende la caldaia predisposta a funzionare con qualsiasi tipo di gas senza trasformazioni.

  • Regolazione automatica del gas
  • Adattamento al cambio della qualità del gas
  • Combustione pulita
  • Unico modello adatto a metano e GPL che consente di ottimizzare il magazzinio

Nelle caldaie tradizionali i valori della combustione vengono rilevati e regolati solo in fase di manutenzione, inoltre la composizione dei gas di rete non è sempre costante e può creare sulle caldaie prive di dispositivi di controllo della combustione inefficenze del funzionamento compromettendo l’affidabilità, i risparmi e la qualità delle emissioni.
Grazie al sistema Gas-Adaptive, le nuove caldaie a condensazione controllano elettronicamente la combustione gestendo al meglio ed in ogni momento l’apporto di gas e aria, adattando automaticamente la CO2.

Classe A+ con il sistema iControl

Efficienza energetica al massimo livello

La centralina climatica “ iControl” modula la temperatura di mandata dell’acqua in funzione della temperatura ambiente e di quella esterna. Grazie al sistema Wi-FI e all’App Savio Connect consente di gestire a distanza con smartphone l’impianto di riscaldamento, garantendo così all’utente il massimo comfort ambiente, ottimizzando i consumi ed elevando la classe energetica della caldaia ad A+.

Una produzione "Plastic-FREE"

Per un ambiente più sostenibile

Un elemento fondamentale che ha guidato tutta la fase di progettazione della nuova caldaia InoxDens Moon è la forte attenzione nei confronti dell’economia circolare. Per questo abbiamo impiegato componenti con un maggiore tasso di riciclabilità, eliminando il più possibile l’utilizzo della plastica. Il gruppo in plastica, ad esempio, è stato sostituito con il gruppo in ottone, materiale completamente riciclabile. I gusci di protezione della caldaia sono stati realizzati in cartone e non più in polistirolo. Il frontale, inoltre, non è più in plastica ma in acciaio stampato.

Funzionalità del pannello comandi

  • Selettore estate/inverno/off
  • Regolatore temperatura riscaldamento
  • Regolatore temperatura sanitario
  • Lettura digitale della pressione
  • Visualizzazione temperatura sanitaria e riscaldamento da display
  • Visualizzazione diagnostica guasti, stato di blocco e storico guasti
  • Visualizzazione riempimento consigliato e guida al riempimento
  • Visualizzazione mesi mancanti alla scadenza della manutenzione annuale

Il display opera secondo le modalità:

  1. INFO
    La modalità Info visualizza le seguenti informazioni:
    - Temperatura esterna (in caso di sonda esterna collegata)
    - Valore di K (in caso di sonda esterna collegata)
    - Temperature sanitaria/riscaldamento scelta dall’utente
    - Temperature fumi
  2. PROGRAMMAZIONE
    La modalità di programmazione permette di modificare i parametri di caldaia.
    - In modalità spazzacamino è possibile testare la caldaia ed effettuare le regolazioni della valvola a gas

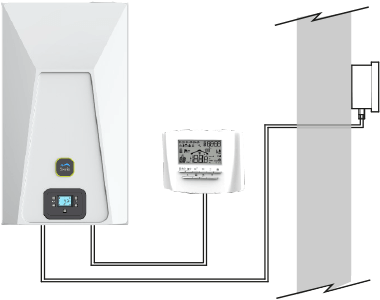

Termoregolazione

Regolazione climatica (con sonda esterna opzionale) e regolazione ambiente (remoto) per permettere una corretta gestione della temperatura dell’acqua allo scopo di ridurre i consumi e conseguentemente una riduzione delle emissioni.
Utilizzando la regolazione climatica anche il rendimento di regolazione si innalza, conferendo maggior valore all’abitazione.

Scambiatore primario monospira ad alta circolazione

Savio, introduce nel 2017 lo scambiatore Round. Dimostrata la grandissima affidabilità lo addotta nella gamma InoxDens Moon. Round è uno scambiatore di calore monotermico compatto basato su una serpentina di acciaio inox con una sezione ovale.

Lo scambiatore di calore è costituito da una camera di combustione, zona di condensazione e un disco metallico coibentato protetto con fibra ceramica siliconica che separa le due aree.
Utilizzando un singolo nastro di acciaio inossidabile per produrre la serpentina, compresi attacchi ingresso/uscita, si ottengono i seguenti vantaggi:

  • Si evita l’accumulo di sporco e detriti
  • La portata acqua è distribuita uniformemente e garantisce uno scambio termico omogeneo
  • La portata acqua è costante per una più lunga vita del prodotto
  • Riduzione delle perdite di carico con circuito ottimizzato

La facilita di pulizia e la robustezza di tale scambiatore sono uno dei principali punti di forza del prodotto dato che può essere utilizzato su impianti nuovi ma anche su impianti vecchi in caso di ristrutturazioni.

Round integra la funzione round flow nella quale l’acqua produce un effetto centrifugo di pulizia delle pareti interne della mono spira. L’assenza di circuiti in parallelo garantisce una agevole operazione di “lavaggio” dello scambiatore e l’eliminazione di eventuale aria presente nel circuito dell’impianto.

Dati tecnici

Portata termica nominale riscaldamento/sanitario
kW
21,0 / 26,0
Portata termica minima riscaldamento/sanitario
kW
3,0 / 3,0
Potenza utile massima riscaldamento/sanitario 60°/80°C *
kW
20,7 / 25,6
Potenza utile minima riscaldamento/sanitario 60°/80°C *
kW
2,8 / 2,8
Potenza utile massima riscaldamento/sanitario 30°/50°C **
kW
22,8 / 28,2
Potenza utile minima riscaldamento/sanitario 30°/50°C **
kW
3,2 / 3,2
Quantità di condensa a Q.nom. 30°/50°C (in riscaldamento) **
l/h
4,2
Quantità di condensa a Q.min. 30°/50°C (in riscaldamento) **
l/h
0,5
pH della condensa
Ph
4,0
Rendim. nom. 60°/80°C *
%
98,4
Rendim. min. 60°/80°C *
%
94,0
Rendim. nom. 30°/50°C **
%
108,6
Rendim. min. 30°/50°C **
%
105,2
Rendim. al 30 % del carico **
%
109,8
Rendimento energetico ηs
%
94
Perdite termiche al camino con bruciatore in funzione
Pf (%)
1,3
Perdite termiche al camino con bruciatore spento ΔT 50°C
Pfbs (%)
0,2
Perdite termiche verso l’ambiente attraverso l’involucro con bruciatore in funzione
Pd (%)
0,7
Classe NOx
6
NOx ponderato [Hs] ***
mg/kWh
40
Temperatura minima/massima riscaldamento ****
°C
25 / 80
Pressione minima/massima riscaldamento
bar
0,3 / 3
Prevalenza disponibile riscaldamento (a 1000 l/h)
mbar
340
Capacità del vaso espansione (totale/utile)
l
7
Temperatura minima/massima sanitario
°C
35 / 55
Pressione minima/massima sanitario
bar
0,3 / 10
Portata massima (ΔT=25 K) / (ΔT=35 K)
l/min
15,4 / 10,7
Portata sanitari specifica (ΔT=30 K) *****
l/min
12,8
Tensione/Potenza alla portata termica nominale
V~/ W
230 / 100
Potenza alla portata termica minima
W
52
Potenza a riposo (stand-by)
W
3
Grado di protezione
IPX5D
Temperatura dei fumi minima/massima #
°C
41 / 80
Portata massica fumi minima/massima #
kg/sec
0,0014 / 0,0121
Portata massica aria minima/massima #
kg/sec
0,0013 / 0,0116
Lungh. max scarico fumi coassiale (Ø 60/100 mm / Ø 80/125 mm)
m
10 / 25
Lungh. max scarico fumi sdoppiato (Ø 80+80 mm)
m
40
Altezza x Larghezza x Profondità
mm
700 x 400 x 300
Peso
kg
31,5
Contenuto d’acqua della caldaia
l
2,0
Codice
10312.1049.0
×
