Caldaia a Condensazione EvoDens Max HE

MODULAZIONE 1:10
25 kW - 30 kW
ACQUA RISCALDAMENTO
ACQUA SANITARIA
15,2 ÷ 17,6 L / min (ACS)
METANO / GPL
GESTIONE SOLARE INTEGRATA
GESTIONE SOLARE INTEGRATA
CLASSE ENERGETICA

Documentazione Richiedi info

Le caldaie con bollitore in acciaio inox 316L EvoDens Max HE sono nate per soddisfare gli utenti più esigenti: grande ed immediata produzione di acqua calda sanitaria pur essendo una caldaia di dimensioni contenute.

Il bollitore ad accumulo, unitamente allo scambiatore primario a condensazione di ultima generazione, assicurano l’erogazione dell’acqua sanitaria in servizio continuo sempre alla temperatura desiderata. EvoDens Max HE presenta una gamma completa di potenze da 25 a 30 kW.
Per questo, le caldaie EvoDens Max HE sono la soluzione ideale per il comfort di tutta la famiglia.

Dimensioni
900x600x460 mm

Entrambe le versioni di EvoDens Max HE sono in classe A, quindi usufruiscono della detrazione fiscale secondo la normativa vigente.

Fino al
31/12/24

Caratteristiche principali

Alti rendimenti (★★★★ conforme dir. rend. 92/42 CEE e al D.lgs. 311/06)
Comfort sanitario (★★★ EN 13203)
Scambiatore primario condensante in acciaio INOX con rivestimento in alluminio per offrire la massima resistenza alla corrosione
Potenza massima regolabile in base alle esigenze dell’impianto
Vaso di espansione da 8 litri
Bollitore in acciaio inox 316L con comoda flangia per ispezione e pulizia
Anodo al magnesio smontabile
Coibentazione esterna del bollitore in poliuretano espanso
Vaso di espansione sanitario da due litri, di serie
Grado di protezione IPX5D
Integrazione a sistemi solari Savio, mediante kit solare
Innovativo pannello comandi digitale con interfaccia grafica e tasti
Predisposizione per comando remoto e sonda esterna
Possibilità di gestire mediante comando remoto una valvola di zona in caso di impianti a più zone

Bollitore da 60 litri

Le caldaie EvoDens Max HE sono equipaggiate con un bollitore da 60 litri dotato di scambiatore di calore a serpentina elicoidale.
Il rapido reintegro del bollitore è assicurato dalla serpentina ad elevata superficie di scambio e dallo scambiatore primario ad alta efficienza.
La sonda NTC del bollitore è posizionata direttamente all’interno dell’accumulo per evitare fenomeni di stratificazione e garantire una temperatura uniforme.
Il bollitore è realizzato in acciaio vetroporcellanato a 840 °C ed è rivestito da un isolamento in poliuretano che agevola il mantenimento dell’acqua calda.

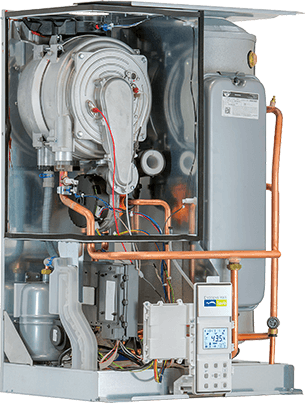

Scambiatore primario monospira ad alta circolazione

Savio produce il nuovo scambiatore Steelcoil composto dalla spirale in acciaio INOX racchiusa in un guscio di alluminio. Grazie all’elevata superficie di scambio della spira si garantisce un maggior rendimento termico con una minore perdita di carico e una maggior facilità di pulizia.

La facilità di pulizia e la robustezza di tale scambiatore sono uno dei principali punti di forza del prodotto dato che può essere utilizzato su impianti nuovi ma anche su impianti vecchi in caso di ristrutturazioni.

Steelcoil integra la funzione round flow nella quale l’acqua produce un effetto centrifugo di pulizia delle pareti interne della mono spira. L’assenza di circuiti in parallelo garantisce una agevole operazione di “lavaggio” dello scambiatore e l’eliminazione di eventuale aria presente nel circuito dell’impianto.

Termoregolazione

Mediante il collegamento della sonda esterna e del comando remoto (optional) direttamente in caldaia si può usufruire della regolazione climatica. EvoDens Max HE adatterà la temperatura dell’acqua dell’impianto alle condizioni climatiche esterne, garantendo il raggiungimento della temperatura ambiente desiderata senza sprechi e ottimizzando i consumi.
Utilizzando la regolazione climatica anche il rendimento di regolazione si innalza conferendo maggior valore alla vostra abitazione.

Gestione zone

EvoDens Max HE presenta di serie la scheda di gestione zone che consente di gestire una valvola di zona mediante il comando remoto Savio. In caso di impianto a più zone ad alta temperatura, una zona può essere gestita da comando remoto e le altre zone possono essere gestite da cronotermostati. Questo consente di selezionare due curve di termoregolazione, una in caldaia e l’altra nel comando remoto.
Tutte le zone comandate da cronotermostati verranno gestite dalla curva di termoregolazione impostata in caldaia, la zona comandata dal comando remoto sarà gestita dalla curva di termoregolazione in esso impostata. In caso di impianti a più zone ad alta e bassa temperatura si consiglia di utilizzare il gestore d’impianto SAVIO SIMpatico.

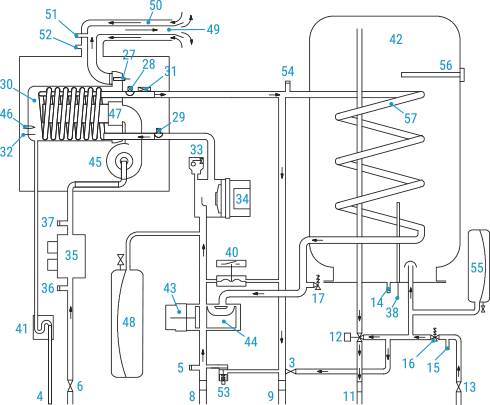

Schema di funzionamento

3. Rubinetto di riempimento del circuito riscaldamento
4. Tubo scarico condensa
5. Rubinetto di svuotamento del circuito riscaldamento
6. Rubinetto gas
7. Manometro circuito riscaldamento
8. Tubo ritorno riscaldamento
9. Tubo mandata riscaldamento
10. Tubo ricircolo sanitario
11. Tubo uscita acqua sanitaria
12. Valvola miscelatrice termostatica di regolazione acqua calda sanitaria
13. Rubinetto entrata acqua sanitaria
14. Scarico acqua sanitaria del bollitore
15. Rubinetto di svuotamento del circuito sanitario
16. Valvola di sicurezza a 8 bar
17. Valvola di sicurezza a 3 bar
27. Sonda NTC fumi e Termofusibile
28. Sonda NTC di riscaldamento (mandata)
29. Sonda NTC di riscaldamento (ritorno)
30. Scambiatore primario condensante
31. Termostato di sicurezza
32. Elettrodo di rilevazione fiamma
33. Valvola sfiato automatica
34. Pompa

35. Valvola gas
36. Presa pressione ingresso valvola gas
37. Presa pressione uscita valvola gas
38. Sonda NTC bollitore
39. Quadro contenente: Morsettiera sonda temperatura esterna, remoto e sonda bollitore, Morsettiera alimentazione e termostato ambiente
40. Pressostato riscaldamento
41. Sifone scarico condensa
42. Bollitore sanitario
43. Valvola a tre vie
44. Otturatore valvola a tre vie
45. Ventilatore
46. Elettrodi di accensione
47. Bruciatore
48. Vaso d’espansione riscaldamento
49. Condotto espulsione fumi
50. Condotto aspirazione aria
51. Presa aspirazione fumo
52. Presa aspirazione aria
53. By-pass
54. Raccordo di sfiato del serpentino bollitore
55. Vaso espansione sanitario
56. Anodo al magnesio
57. Serpentino bollitore
