Marchio Savio
Caldaie atmosferiche a camera aperta per collegamento in CCR Acta NOx 24A
  • Icona Plus

    MODULAZIONE 1:4

  • Icona Plus

    24 kW

  • Icona Plus

    ACQUA RISCALDAMENTO

  • Icona Plus

    ACQUA SANITARIA

  • Icona Plus

    13,8 L / min (ACS)

  • Icona Plus

    METANO / GPL

  • Icona Plus

    CLASSE ENERGETICA

Dati Tecnici Documentazione Richiedi info

Acta NOx è la gamma di caldaie Savio studiata per venire incontro alle moderne esigenze abitative che richiedono prodotti affidabili, compatti e dalle prestazioni elevate.

La gamma Acta NOx comprende caldaie a camera aperta con potenze di 24 kW e 28 kW.
La serie Acta NOx è adatta per il riscaldamento e la produzione di acqua calda sanitaria.
Acta NOx ha dimensioni molto compatte di 700 X 400 X 325 mm che la rendono facilmente collocabile in qualsiasi ambiente.

Acta NOx è in classe C, quindi usufruisce della detrazione fiscale secondo la normativa vigente.

Caratteristiche principali

  • Alti rendimenti
  • Scambiatore primario in rame, lamellare ad alta circolazione
  • Bruciatore basso NOx raffreddato ad acqua
  • Scambiatore sanitario a piastre in acciaio INOX
  • Pompa ad alta efficienza con basso consumo energetico
  • Integrazione a sistemi solari Savio mediante kit solare
  • Pannello comandi digitale con display
  • Regolazione della pressione di accensione
  • Regolazione della frequenza di riaccensione
  • Gestione della post-circolazione della pompa ad alta efficienza
  • Visualizzazione diagnostica guasti e stato di blocco
  • Sicurezza antigelo di caldaia
  • Smaltimento inerzia termica circuito primario

Gruppo idraulico

Gruppo idraulico compatto in ottone. Gruppo di mandata con deviatrice motorizzata, by-pass e rubinetto di carico impianto integrati. Circolatore ERP con sblocco pompa manuale su gruppo di ritorno.

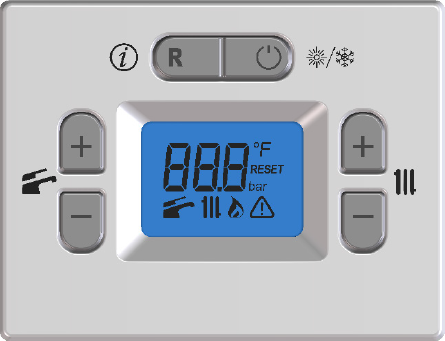

Funzionalità del pannello comandi

  • Selettore estate/inverno/off
  • Regolatore temperatura riscaldamento
  • Regolatore temperatura sanitario
  • Lettura analogica della pressione (si legge sul manometro sotto la caldaia)
  • Visualizzazione temperatura sanitaria e riscaldamento da display
  • Visualizzazione diagnostica guasti, stato di blocco e storico guasti

Il display opera secondo le modalità:

  1. INFO
    Informazioni disponibili sullo stato di funzionamento e storico errori
  2. PROGRAMMAZIONE LIBERO
    Parametri programmabili per adeguamento generatore/impianto e SET Utente
  3. PROGRAMMAZIONE INSTALLATORE
    Parametri generatore
  4. PROGRAMMAZIONE ASSISTENZA
    Parametri Centri Assistenza Autorizzati

Comando remoto

La caldaia Acta NOx ha a disposizione il comando remoto di classe V, in versione Base, con funzione di cronotermostato settimanale, che permette di programmare fino a 4 periodi con temperature indipendenti, oltre alla remotizzazione di tutte le informazioni del display caldaia.

Dati tecnici

Portata termica nominale riscaldamento/sanitario
kW
26,0
Portata termica minima riscaldamento/sanitario
kW
7,8
Potenza utile massima riscaldamento/sanitario 60°/80°C *
kW
24,0
Potenza utile minima riscaldamento/sanitario 60°/80°C *
kW
6,9
Rendim. nom. 60°/80°C *
%
92,3
Rendim. min. 60°/80°C *
%
98,4
Rendim. nom. 30°/50°C **
%
93,3
Rendimento energetico
%
★★
Perdite termiche al camino con bruciatore in funzione
Pf (%)
6,4
Perdite termiche al camino con bruciatore spento ΔT 50°C
Pfbs (%)
0,2
Perdite termiche verso l’ambiente attraverso l’involucro con bruciatore in funzione
Pd (%)
1,3
Classe NOx
6
NOx ponderato [Hs] ***
mg/kWh
21
Temperatura minima/massima riscaldamento ****
°C
50 / 80
Pressione minima/massima riscaldamento
bar
0,3 / 3,0
Prevalenza disponibile riscaldamento (a 1000 l/h)
mbar
310
Capacità del vaso espansione
l
8
Temperatura minima/massima sanitario
°C
30 / 60
Pressione minima/massima sanitario
bar
0,3 / 10,0
Portata massima (ΔT=25 K) / (ΔT=35 K)
l/min
13,8 / 9,8
Portata sanitari specifica (ΔT=30 K) *****
l/min
11,7
Tensione/Potenza alla portata termica nominale
V~/ W
230 / 56
Potenza alla portata termica minima
W
45
Potenza a riposo (stand-by)
W
4,0
Grado di protezione
IPX4D
Temperatura dei fumi minima/massima #
73 / 114
Portata massica fumi minima/massima #
kg/sec
0,0037 / 0,0121
Portata massica aria minima/massima #
kg/sec
0,0035 / 0,0116

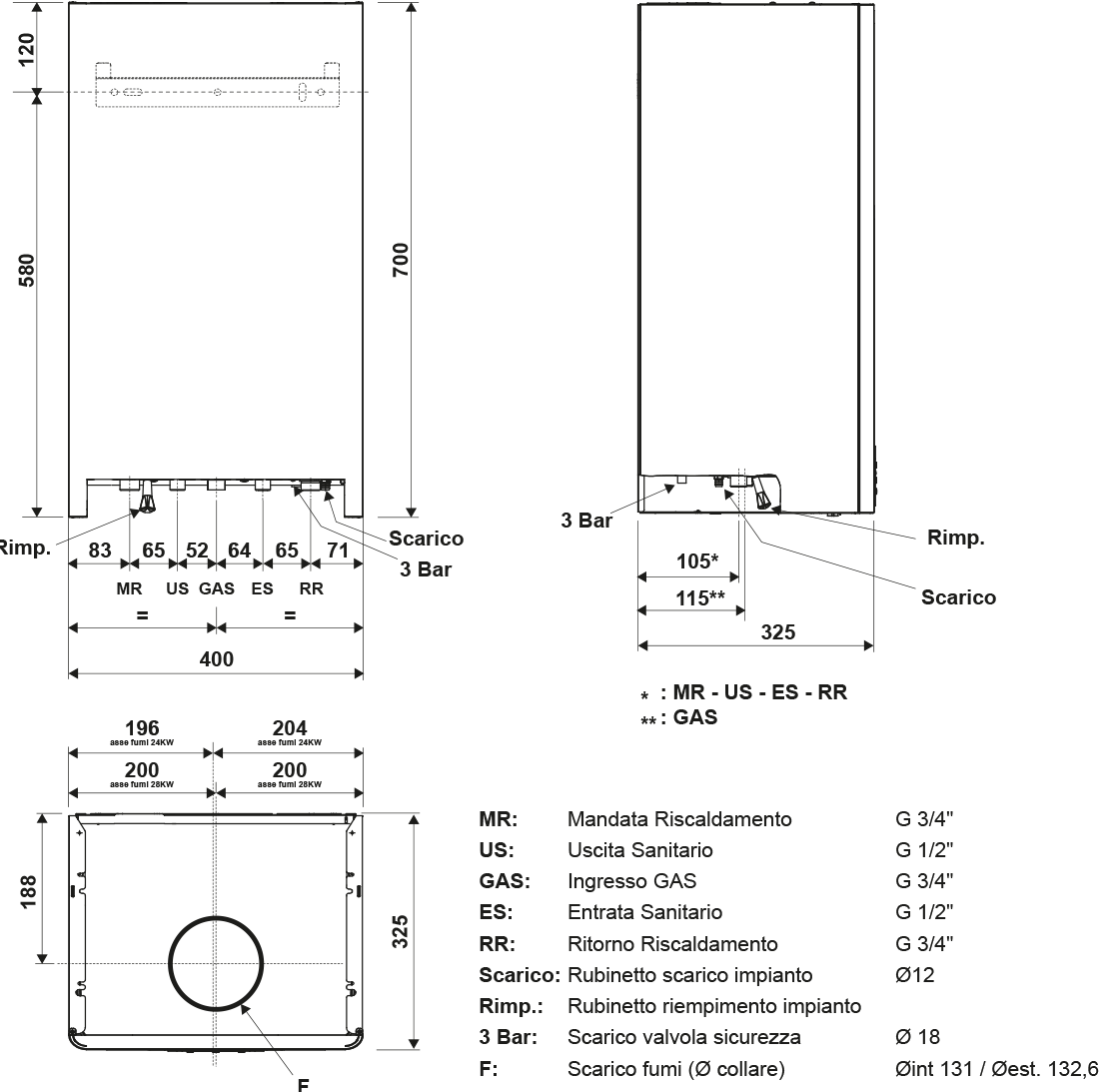

Altezza x Larghezza x Profondità
mm
700 X 400 X 325
Peso
kg
26,5
Contenuto d’acqua della caldaia
l
1,0
Codice
10812.1208.0 (MET)
10802.1068.0 (GPL)

* Con temperature dell’acqua in ritorno che non consentono la condensazione.
** Con temperature dell’acqua in ritorno che consentono la condensazione.
*** Con scarico fumi coassiale 60/100 L 0,9 m e gas METANO G20.
**** Alla potenza utile minima.
***** Riferito norma EN 625.
# Valori riferiti alle prove con scarico sdoppiato 80 mm da 1 + 1 e gas Metano G20.

×
